マシューズVIAjetVシリーズ

バルブ方式でクラス最高水準の性能

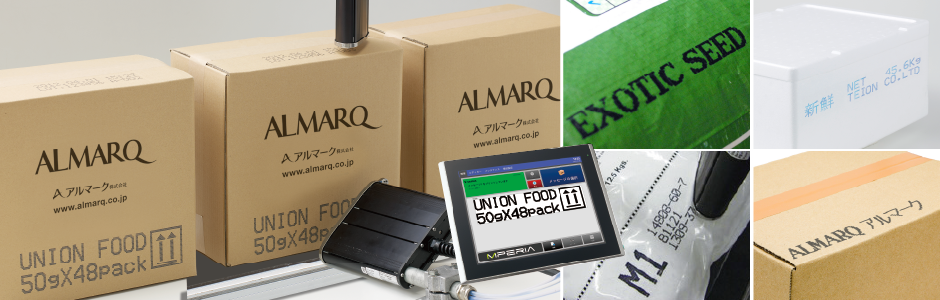

バルブ方式インクジェットプリンター。紙から金属まで様々な素材に印字可能。印字対象製品との飛距離がとれ、様々な形状の製品に印字可能。

製品紹介ムービー

マシューズVIAjetVシリーズのココがポイント!

1. 設置が容易

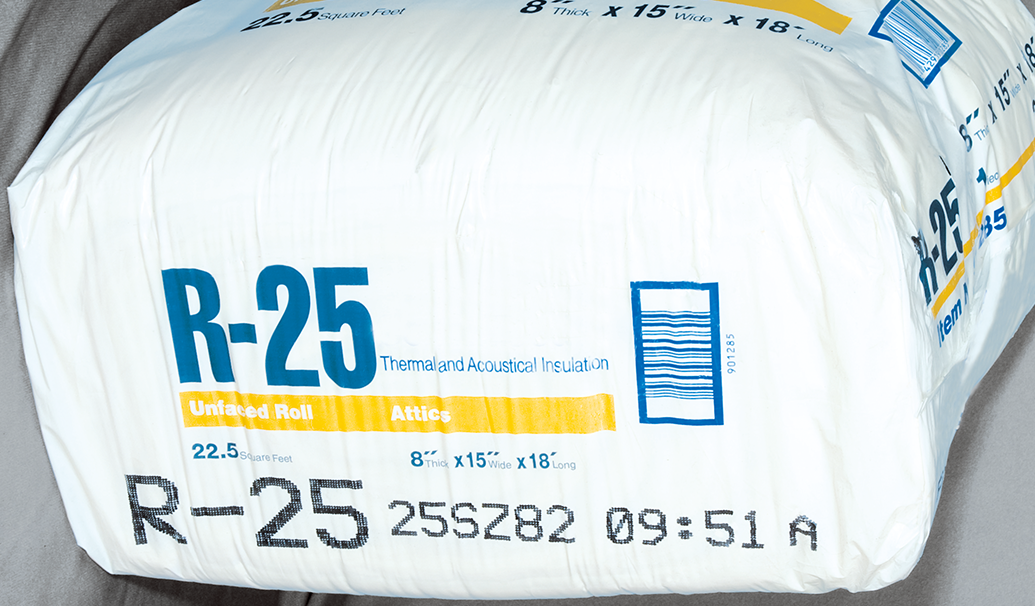

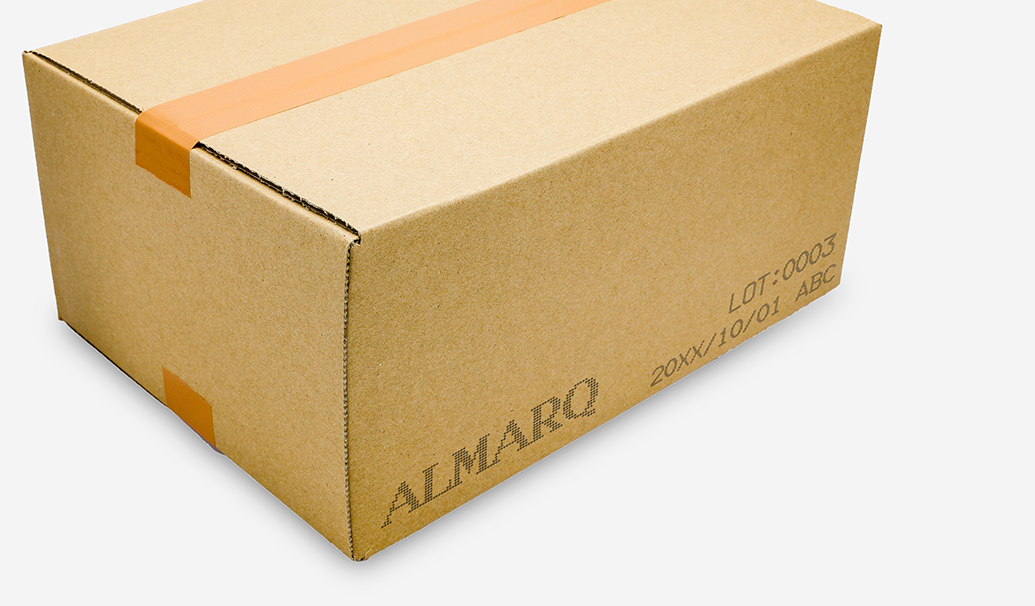

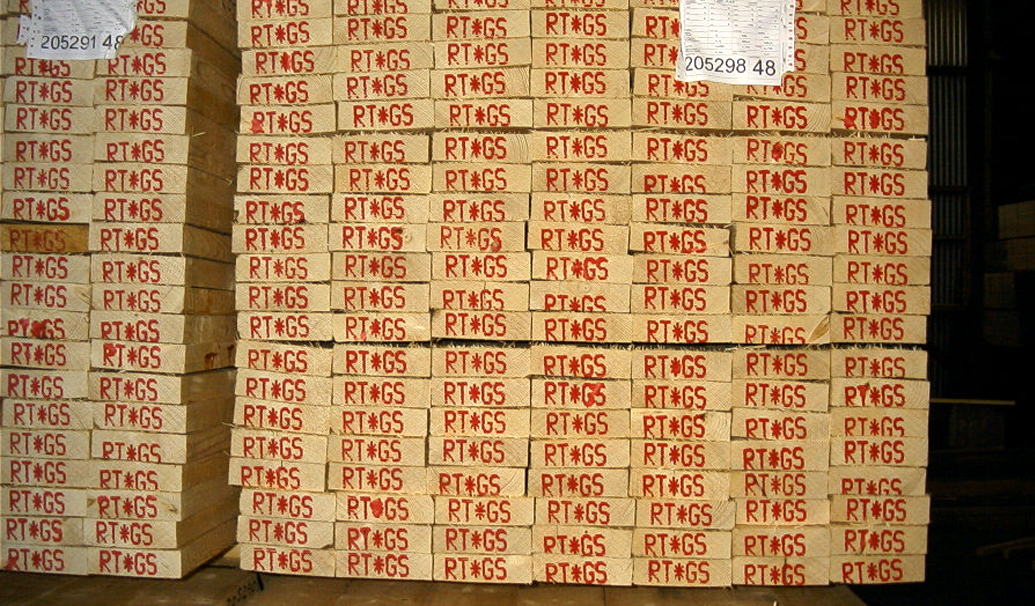

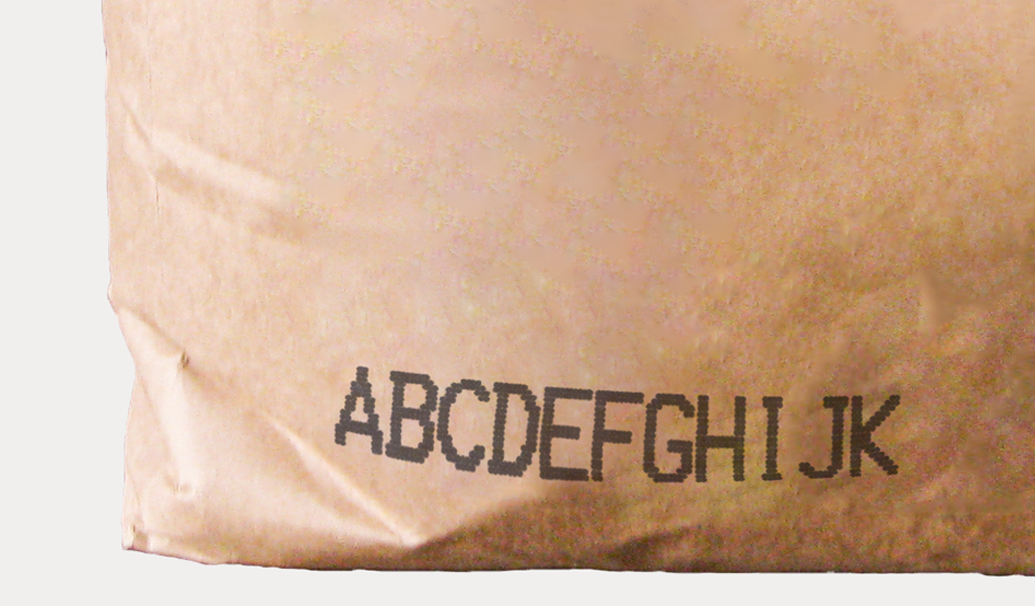

設置が容易バルブ方式ならではのワークディスタンス(プリントヘッドと印字対象物との距離)で、凹凸のある製品にも印字可能。文字高さも1ヘッド127mm※(32バルブ仕様)に対応できるため、充填後のクラフト袋やそりのある段ボールケース、様々な形状の建材などへの大面積印字にも最適です。
※印字条件により異なります。



2. あらゆる製造現場にベストマッチ

あらゆる製造現場にベストマッチ

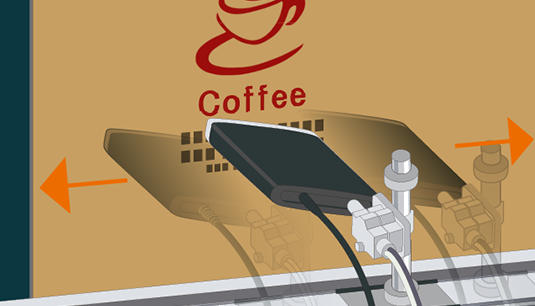

240m/分の搬送ラインに追従することが可能。高速ラインでも鮮明で視認性の高い印字が可能。また、搬送時の振動やヘッド移動による振動にも耐性がある為、安定した印字品質をご提供します。

3. 簡単メンテナンス

簡単メンテナンス

内蔵のインク/クリーナー切替バルブにより、排出ラインを開放することでノズル部分だけでなく、ヘッド内部もくまなくクリーニングする事ができます。

4. インクラインアップ

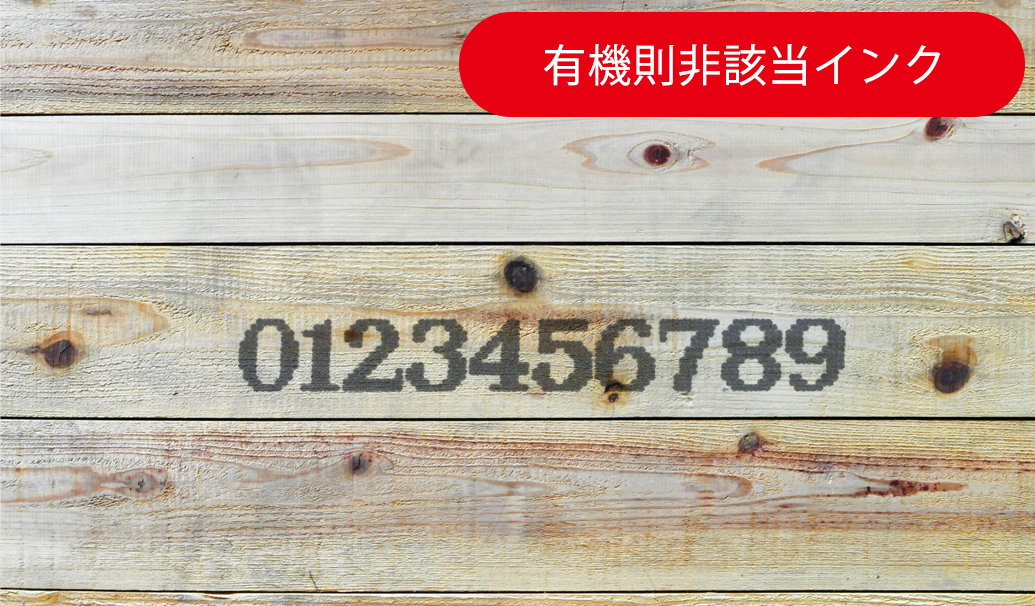

インクラインアップエタノールベース、MEKベースをラインアップ。

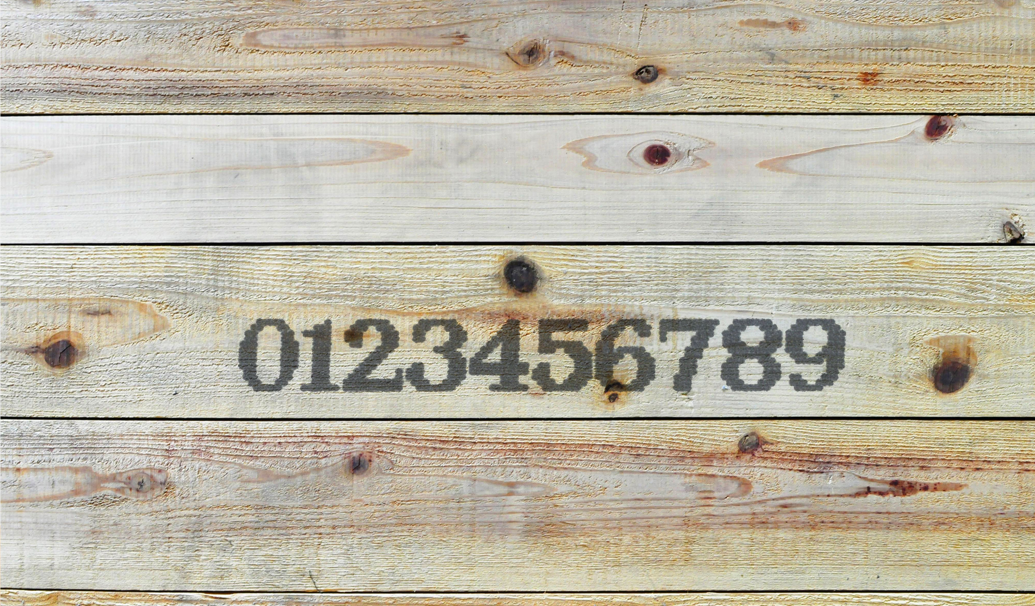

浸透面(紙、木材等)や、非浸透面(金属、樹脂等)まであらゆる素材に印字することができます。

コントローラーのココがポイント!

1. 簡単・直感的に操作可能

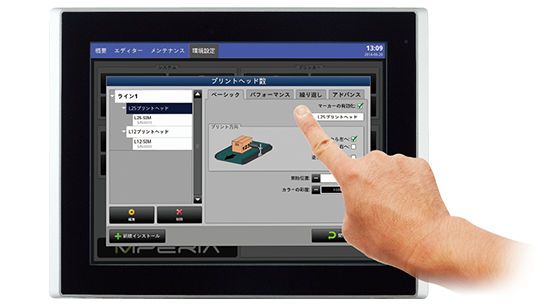

簡単・直感的に操作可能タッチパネル上で、「タップ」や「ドラッグ」といった市販タブレットに類似の操作が可能。直感的に印字レイアウト設定が行えます。



2. メッセージの作成・変更が簡単

メッセージ設定が簡単日本語IME標準搭載。コントローラー上で簡単に印字内容の編集・設定が行え、メッセージ編集用の専用パソコンは不要です。その他カウンタ、ユーザー定義のテキストフィールドなどのフィールド設定が可能。



3. 1コントローラーで複数ヘッドコントロール

1コントローラーで複数ヘッドコントロールコントローラーとプリントヘッドはV-LInkを通じて制御します。もちろん後からプリントヘッドを増設することもでき、将来の生産拡張時にも最小コストで対応可能。1台のコントローラーで複数ヘッド集中管理が可能。VNCによるリモート接続にも対応。

4. 拡張性

拡張性

MPERIATMでは高解像度外装用インクジェットの「VIAjetLシリーズ」の接続も可能。共通コントローラーで異なるプリントヘッドの制御を実現しました。



仕様

コントローラー仕様

コントローラー

モニタサイズ 12インチ 15インチ
保護構造 IP40(前面IP65) IP65
文字種類 英数字、ひらがな、カタカナ、記号、日本語IME標準装備

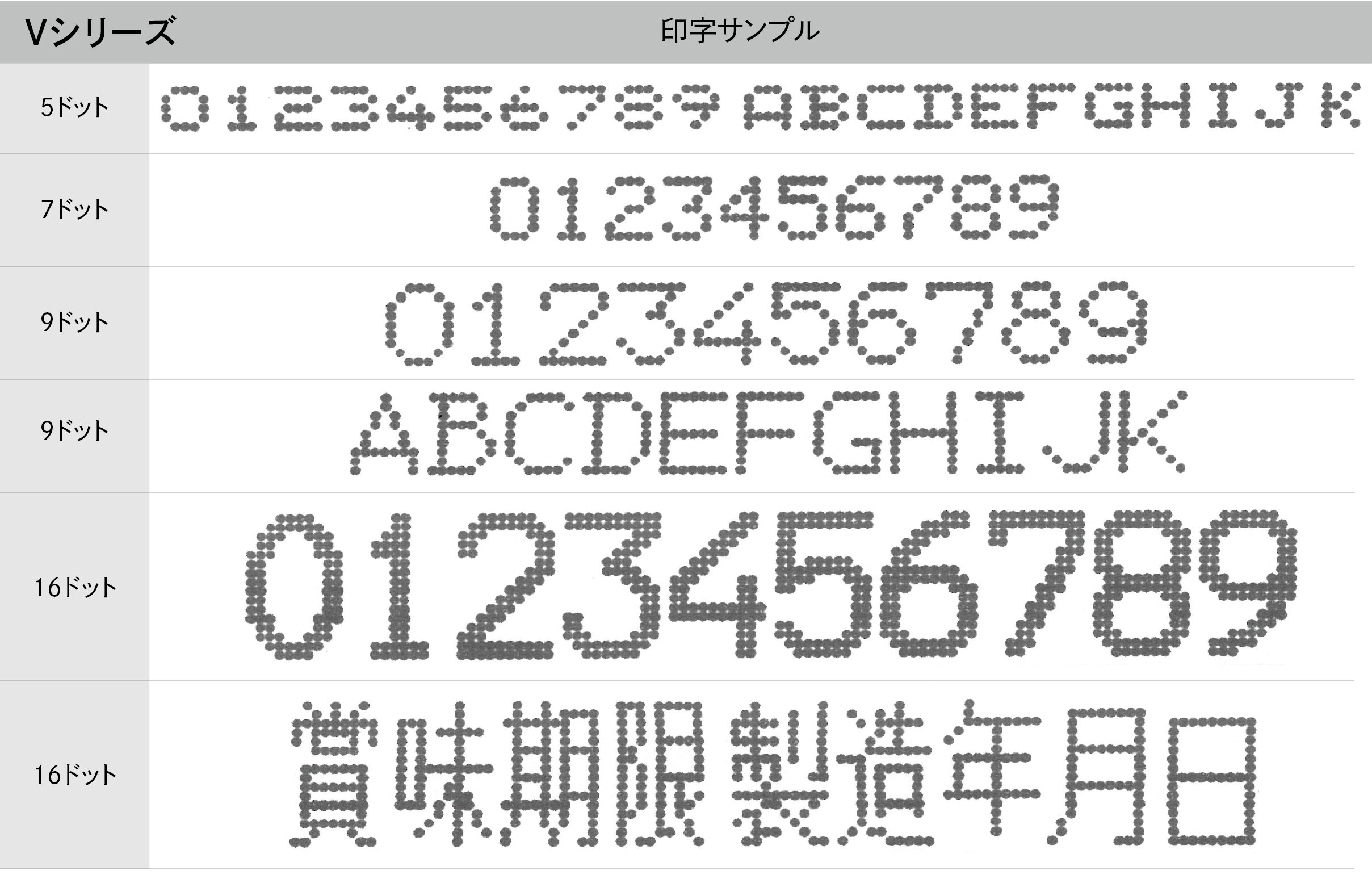

フォント種類 ビットマップ:5,7,9,10,14,16,32 24,32ゴシック明朝
トゥルータイプフォント(自在に拡大・縮小可能)、その他追加可
印字機能 日時、ナンバリング、シフトコード、ロゴ、変数、データベース、バーコード(ITF,ITF-14,CODE39,
EAN13,UPC-A,CODE128,GS1-128、GS1-Databar,GS1-Datamatrix,QRコード)
メモリー容量 4GB(平均40KB/メッセージ)
ネットワーク Ethernet,USB,VNC
重量 4.0kg 6.4kg
使用環境 温度5~45℃ 湿度 10~90%(結露なき事)
電源 100~250VAC(100V推奨) 50/60Hz

V-linkユニット

V-linkユニット

IPレート IP53
最大制御プリントヘッド数 1~2(最大32バルブ)
重量 3.9kg
使用環境 温度0~45℃ 湿度 10~90%(結露なき事)
電源 100~240VAC(100V推奨) 50/60Hz


プリントヘッド8000+(プラス)

プリントヘッド

ヘッド種類 ミニ ミディ マキシ
ノズル径 60μm 80μm 150μm
IPレート IP54
ノズル数 16バルブ 16又は32バルブ
文字高さ 2.38~63.5mm 16バルブ:4.76~63.5mm
32バルブ:4.76~127mm
16バルブ:6.35~63.5mm
32バルブ:6.35~127mm
印字速度 120m/分※1 240m/分※2
スローディスタンス 6.4mm 12.7mm

※1 ドット間隔1mmの場合 ※2 ドット間隔1.8mmの場合、MPERIAの場合(SX32eは120m/分)

インク供給システム

インク供給システム

種類 HP-ISU FPS
アドバンス ベーシック アドバンス
インク容量(外付け) 1リットル 4及び19リットル
ポンプ方式 エアーポンプ方式 フローポンプ方式
接続可能バルブ 64バルブ 128バルブ
制御機能 インク残量低下表示LED
インク残量低下表示灯接続口
インク残量外部警報接続口(ドライ接点)
インク圧力調整レギュレーター(ゲージ付き)
自動アキュムレーター補給
連続/待機運転モード切替(別途センサー等が必要)
廃液量監視ポート
電源 AC100-240V 50/60Hz 1.3A AC100-240V 50/60Hz 1.6A
オプション アラームランプ 廃液ユニット
アラームランプ
運転モード切替センサー
