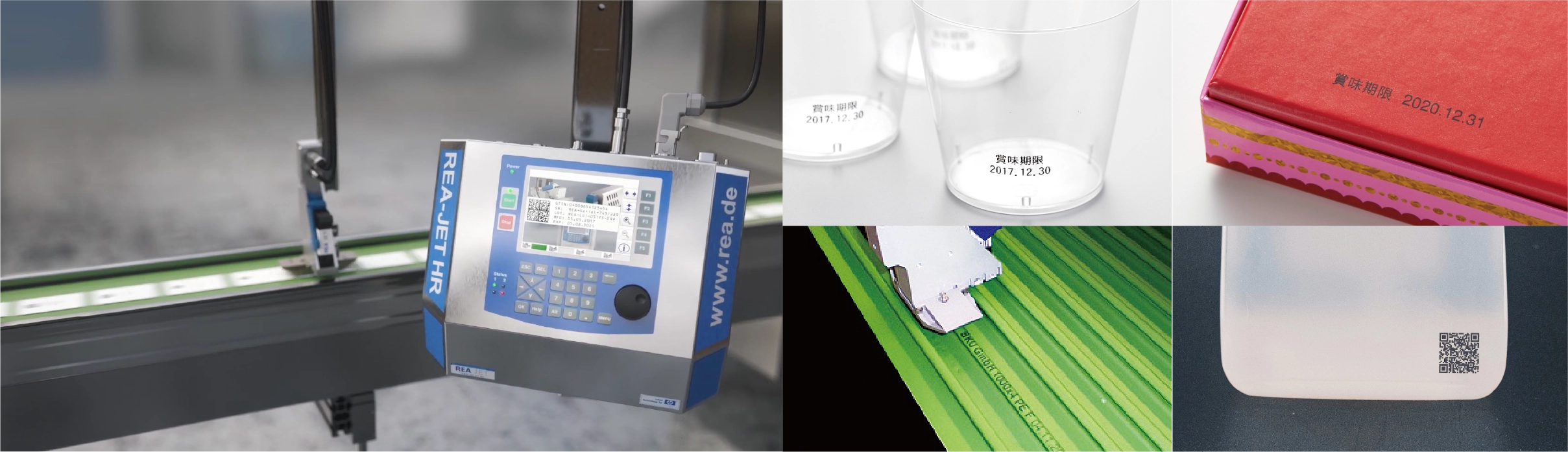

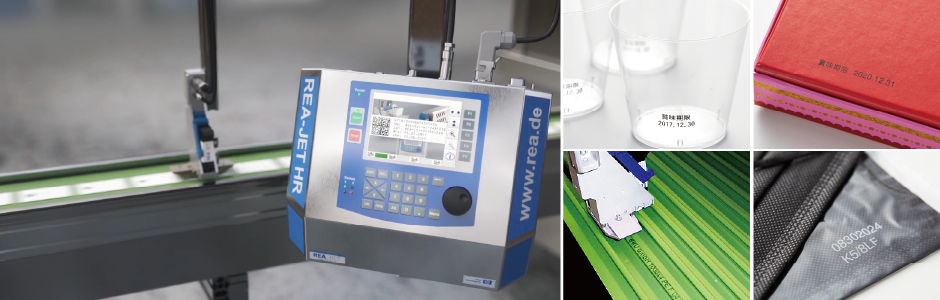

リアジェット HR / HR 4K

様々な素材に対応。高解像度インクジェット

リアジェット HR

サーマルインクジェットプリンター。紙・コート紙・不織布・アルミ材など様々な素材に高解像度に印字可能。黒・赤・青・緑をラインナップ。

リアジェット HR 4K

サーマルインクジェットプリンター。紙・コート紙・不織布・アルミ材など様々な素材に高解像度に印字可能。黒・赤・青・緑をラインナップ。

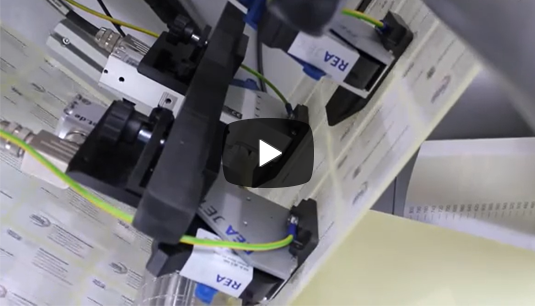

製品紹介ムービー

※音が出ますので、音量にご注意下さい。

製品特長

1.  高品質印字

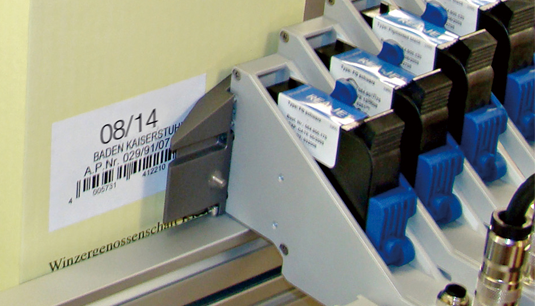

化粧箱へのマーキング個装箱へのマーキング最高600x600dpiの解像度は印刷のように鮮明な印字品質を実現します。コントローラ1台で最大50mmの印字エリアをカバーします。最高306m/分の搬送速度にも対応し、生産能力を落とさずに高品質の印字が可能です。ハイグレードの印字が可能なため、医療用医薬品のパッケージに使用されるGS1の各種バーコードの印字にも御使用頂けます 。



2.  メンテナンスフリー

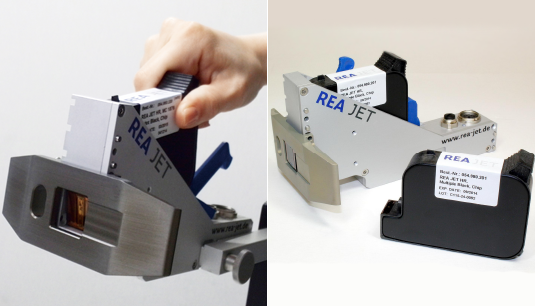

カートリッジ式インクメンテナンスフリーのプリントヘッド従来のインクジェットプリンターは技術習得が必要なメンテナンスや不測のトラブルで生産を止めなければならない事がありました。
プリントヘッド一体型のカートリッジ式を採用。お客様自身で素早く簡単にプリントカートリッジを交換する事が可能。技術者による特別なメンテナンスも不要のため、維持コストを低減できます。


3.  あらゆる設置環境に対応

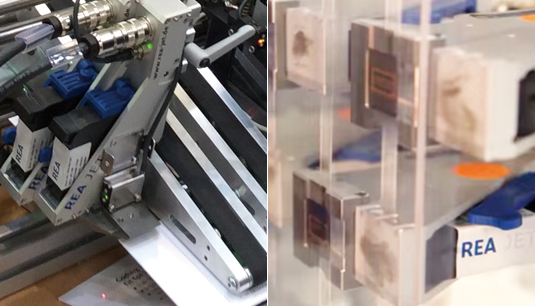

場所を選ばず設置通信による印字切替えが容易コンパクトなプリントヘッドは様々なスペースへの組み付けが容易。場所を選ばず設置可能。本体はIP65で粉じんの多い環境や水の飛沫する環境に対応。また、包装機械やその他の製造設備との通信連携を考え設計・開発。通信による印字の切替が容易な上、応答速度も速いため、生産能率を下げる必要がありません。ジョグダイヤルと最小限のキーボードは、シンプルでユーザーフレンドリーな操作感を実現。

プリントヘッド

プリントヘッドプリントヘッド厚さ30mmのコンパクトなプリントヘッドは設置場所を選びません。プリントヘッドは最大4台まで連結可能です。

コントローラー

コントローラーコントローラー標準のHRに加え、新たにHR 4Kをラインナップ。操作性は変わらず、より広いエリアへの印字を実現します。

4. 様々な印字内容に対応可能なソフトウェア

印字機能

ラベル作成ソフト
ラベルデータ作成ソフト

通信機能

接続イメージ
接続イメージ

コントローラーはイーサネット接続が可能。
1台のPCで複数台のコントローラと簡単に接続する事が出来ます。

4. インク

浸透面用の水性インク

鮮明で安定した印字が特徴です。  ニス抜きの紙や段ボール、木材への印字に最適です。

信頼性の高いノンポーラスインク

浸透面用インクと同等の安定性を持ちながら、非浸透面でも短時間で乾燥します。

水性熱硬化インク

硬化後は耐水性・耐擦過性に優れ、バーコードの印字に最適です。水性の為、有機溶剤を使用しません。。

※インクは他にもご用意しております。

インクカートリッジ

メモリーチップ付きインクカートリッジノズルを内蔵したインクカートリッジは、万が一の印字トラブル時にもワンタッチで交換可能。ダウンタイムを最小限に抑えることが可能です。 また定期的なメンテナンスも必要ありません。
インクカートリッジのメモリーチップにインクデータ・インク残量を記憶しており、カートリッジを交換するだけでプリンタが自動的にチップを認識します。

6.  オプション

伸びた状態と縮んだ状態のパンタグラフ◆バルクインクシステム
950mlのインクボトルから最大4台のプリントヘッドにインクを供給可能です。
◆パンタグラフ
不揃いな印字対象物に合わせてパンタグラフが伸縮し、プリントヘッドを最適な位置に合わせることが出来ます。
※インクの種類・インクチューブの長さ等に制限があります。

設置例

  • 小麦粉袋へのマーキング
    小麦粉袋へのマーキング
  • ラベラーへの組み込み
    ラベラーへの組み込み
  • 樹脂材へのマーキング
    樹脂材へのマーキング

印字サンプル

  • 化粧箱へのマーキング
    化粧箱へのマーキング
  • 樹脂へのマーキング1
    樹脂へのマーキング
  • 樹脂へのマーキング2
    樹脂へのマーキング
  • 医薬化粧箱へのマーキング
    医薬化粧箱へのマーキング
  • 不織布へのマーキング
    不織布へのマーキング
  • アルミ容器へのマーキング
    アルミ容器へのマーキング
  • 段ボールへのマーキング
    段ボールへのマーキング
  • アルミ材へのマーキング
    アルミ材へのマーキング
  • ウレタン材へのマーキング
    ウレタン材へのマーキング
  • 研磨材へのマーキング
    研磨材へのマーキング
  • 木材へのマーキング
    木材へのマーキング
  • 段ボール4ヘッドでのマーキング
    段ボール4ヘッドでのマーキング
  • データマトリックス
    データマトリックス
  • GS1 Databar Limited CC-A
    GS1 Databar Limited CC-A

主な仕様

最大印字高さ 50mm(4プリントヘッド)、25.4mm(2プリントヘッド)、12.7mm(1プリントヘッド)
最長印字長さ 1000mm
印字速度 30~306m/分
解像度 縦:300または600dpi 横:60~600dpi(16段階変更可)
保護等級 IP65(コントローラー)
インク色 黒、赤、青、黄、緑 他
文字種類 英数字、カタカナ、漢字、ロゴ、
バーコード(2of5 Interleaved,Codebar,Code39,Code93,Code128,EAN8,EAN13,GS1-128,GS1 Databar,GS1 Databar Expanded,GS1 Databar Expanded Stacked,GS1 Databar Limited,GS1 Stacked,GS1 Stacked Omni directional,GS1 Databar Truncated,ITF14,UPC Varsion A,UPC Version E<)、
2Dバーコード(DataMatrix(ECC200),QR Code,GS1 DataMatrix(ECC200),GS1 QR,IFAH DataMatrx(ECC200),Micro QR,MicroPDF417,PDF417,PDF 417 Truncated)
印字関連設定内容 日付自動更新(年月日時分秒、週番号、曜日番号)、ナンバリング、作業シフトコード印字、文字方向変更
ディスプレイ 5.7インチ フルカラーグラッフィクディスプレイ
操作 ジョグダイアル、5つのファンクションキー、テンキー、カーソルキー等による
入出力端子 イーサネット 他、入力6点/24VDC/PNP、出力4点/24VDC/PNP
幅×奥行×高さ 300mm×280mm×140mm
重量 HR 10kg、HR 4K 9.1Kg
接続可能ヘッド数 HR 2台、HR 4K 4台
電源 AC95~250V(100V推奨) 50/60Hz
消費電力 120VA
オプション 各種センサー(印字物検知用)、各種エンコーダ(搬送速度検知用)、パンタグラフ(印字距離調整用)、バルクインクシステム(950ml用)
